基本參數

單位

規格

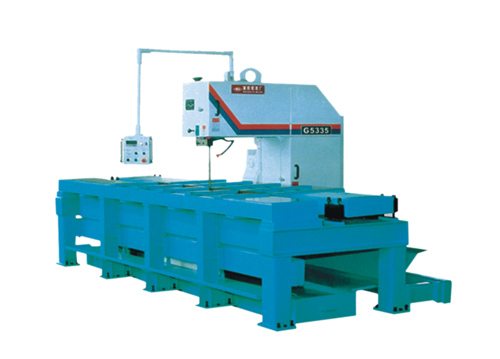

G5335D

最大鋸削規格

高度

mm

350

長度

mm

2000

喉深

mm

800

最小鋸切寬度

mm

10

帶鋸條規格

rpm

41×1.26×4950

鋸條速度

mm/s

22~105（機械或變頻調速）

進給速度

mm/s

3~94（伺服調速）

快速移動速度

Nm

25

主電機功率

Nm

4

內工作臺尺寸

mm

800

外工作臺尺寸

mm

500

工作臺高度

MPa

950

機床外形尺寸

mm

4160×2100×2190

機床凈重

kg

5200

用途及適用范圍

該產品主要用于中大型模坯、板坯等金屬材料批量下料作業。產品適用于高度350（850）mm，長度2000mm（2000/4000/6000mm）重量8000kg（60000kg）的工件直線切斷。廣泛運用于需要進行長距離切割的模具、板坯等機械加工行業。

主要特點

采用有專利技術的自驅式進給裝置，伺服進給電機+快速移動電機控制鋸架移動速度，速度變化范圍大，能夠?qū)崿F(xiàn)低速穩定可靠，高速平穩快捷，長行程定位精確的要求，保證中大型模坯板坯的合理的鋸切進給速度和快退速度。

采用PLC進行控制，性能可靠穩定；鋸切長度直接在操縱面板上顯示（選擇、控制、顯示），直觀便利；操作控制集中在鋸架的懸掛臂（控制臺）上，操作簡單方便；獨特的帶鋸條更換裝置，鋸條更換方便快捷。

可根據用戶要求增加液壓抬升、平移輥道、機械定尺、液壓漲緊、液壓導向、特殊夾壓等裝置，更好地滿足使用要求。（液壓抬升、平移輥道，使工件進退自如，方便送料和對刀；液壓漲緊、液壓導向，調整方便快捷；工作臺四周設置防護欄，并在控制臺和工作臺旁設置上下扶梯，方便上下和保證操作者的安全?？筛鶕?jù)用戶要求配備激光投影燈，方便對刀；配備鋸縫監控裝置，保證鋸口平直。）

配備接水盆和刮板式輸屑機，方便切削液的回收和切屑的收集，保證環境的清潔衛生。
